Vidéo – Pour patienter … La lumière naturelle et artificielle PV1

Avant de démarrer

N’oubliez pas que pour « avancer » dans la présentation, le plus simple est d’appuyer tout simplement sur la touche « espace » de votre clavier.

Et si vous voulez, vous pouvez suivre la présentation de prise en main qui est proposée sur le site.

Enfin, et c’est essentiel, sachez que ce support de formation n’est pas définitif, il évolue au gréé de vos remarques et contributions (cliquez sur la bulle en haut à gauche) …

Éric Seigne <eric@videosub.fr> – cc-by-sa

La lumière naturelle et artificielle (Vidéo Niveau I)

Adresse directe de la présentation au format webLe glossaire de la vidéo sous marine...Accueil général, le fichier PDF est proposé en téléchargement

La lumière – Plan de la présentation

  1. Généralités sur la lumière (rappels de la formation N2)
  2. La couleur
  3. La lumière et l’eau
  4. Les filtres
  5. Annexe: Éclairage artificiel
  6. Annexe: Utilisation de l’éclairage

La lumière – Plan de la présentation

  1. Généralités sur la lumière (rappels de la formation N2)

  2. La couleur
  3. La lumière et l’eau
  4. Les filtres
  5. Annexe: Éclairage artificiel
  6. Annexe: Utilisation de l’éclairage

La lumière – Généralités

  • Rappels de ce qui a été vu au N2 Technique : « L’optique »
  • Lumière = Ensemble des ondes électromagnétiques perçues par la vision humaine
  • La discipline qui étudie la lumière est l’optique
  • La lumière est impactée par le milieu dans lequel elle se propage

L’Optique (niveau 2 Technique)

  • Réflexion
By Christophe Dang Ngoc Chan (Cdang (talk)) (Own work) [CC0], via Wikimedia Commons, adaptations Éric Seigne

L’Optique (niveau 2 Technique)

  • Réflexion
  • Réfraction
By Christophe Dang Ngoc Chan (Cdang (talk)) (Own work) [CC0], via Wikimedia Commons, adaptations Éric Seigne

L’Optique (niveau 2 Technique)

By Christophe Dang Ngoc Chan (Cdang (talk)) (Own work) [CC0], via Wikimedia Commons, adaptations Éric Seigne

L’Optique (niveau 2 Technique)

  • Réflexion
  • Réfraction
  • Absorption
Absorption des couleurs sous l’eau

L’Optique (niveau 2 Technique)

  • Réflexion
  • Réfraction
  • Absorption
  • Diffusion (particules, plancton …)

L’Optique (niveau 2 Technique)

  • Réflexion
  • Réfraction
  • Absorption
  • Diffusion
  • Rapprochement / Grossissement
Illustration réalisée à partir de cliparts de PhantomOpenEmoji

L’Optique (niveau 2 Technique)

  • Réflexion
  • Réfraction
  • Absorption
  • Diffusion
  • Rapprochement / Grossissement
  • Champ de vision

La lumière – Plan de la présentation

  1. Généralités sur la lumière (rappels de la formation N2)
  2. La couleur

  3. La lumière et l’eau
  4. Les filtres
  5. Annexe: Éclairage artificiel
  6. Annexe: Utilisation de l’éclairage

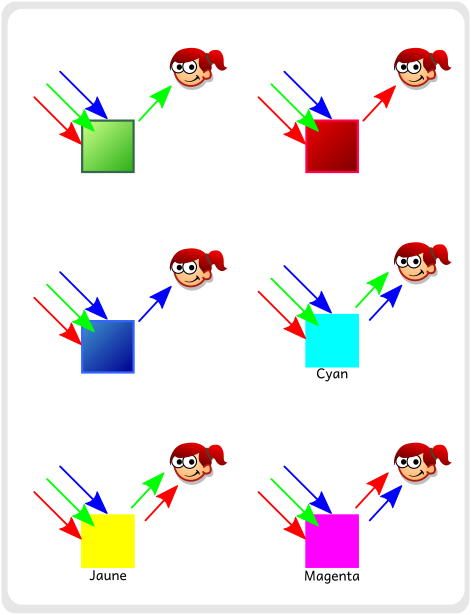

La couleur

  • rouge, vert et bleu = couleurs primaires
  • jaune, magenta et cyan = couleurs secondaires
  • Un objet de couleur primaire ne diffuse que la lumière de cette couleur
  • Un objet paraît blanc s’il retourne la totalité du rayonnement (lumière)
  • Un objet jaune diffuse les lumières verte et rouge: il absorbe la lumière bleue
  • Un objet magenta diffuse les lumières bleue et rouge: il absorbe la lumière verte
  • Un objet cyan diffuse les lumières verte et bleue: il absorbe la lumière rouge
  • Il paraîtra rouge s’il absorbe le bleu et le vert
  • Et noir ?

Quelques notions de base sur la couleur

  • Couleurs primaires
  • Couleurs complémentaires, voir paletton
  • Tons chauds et froids

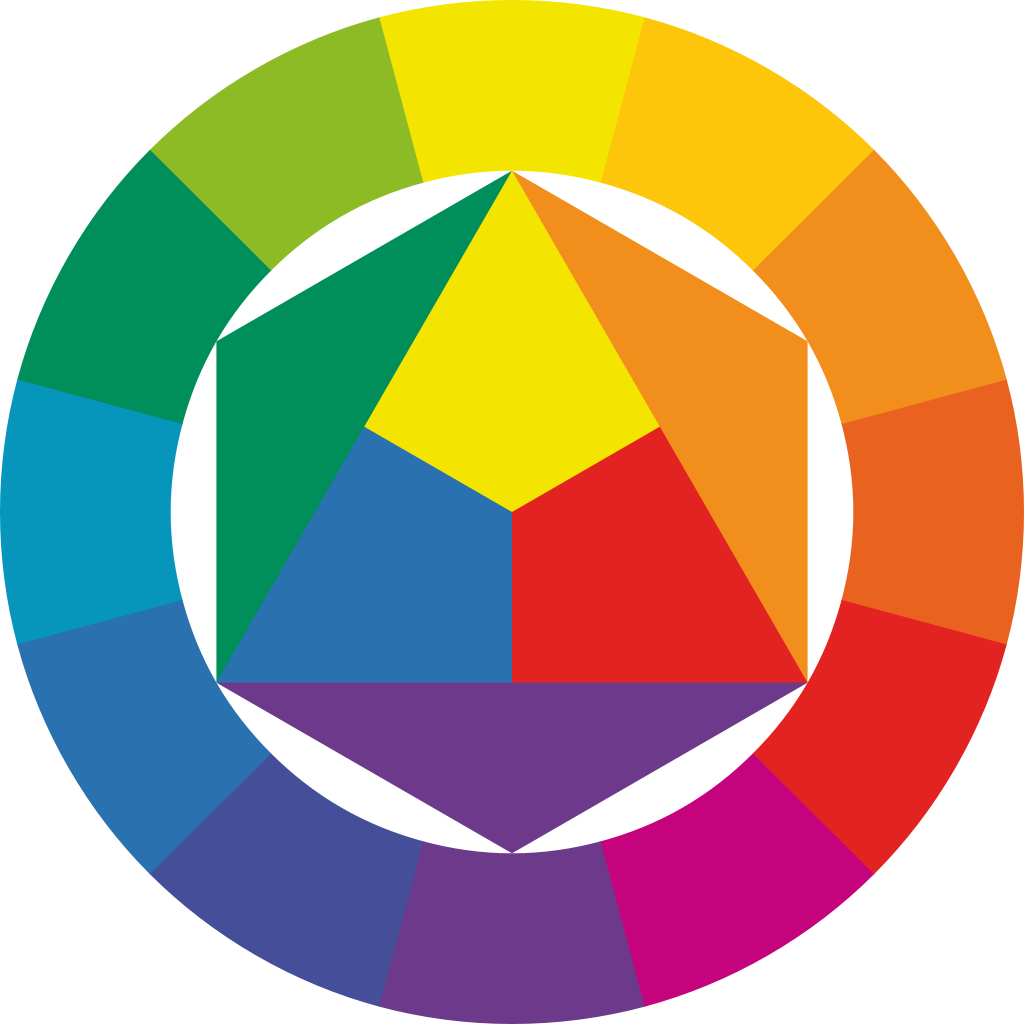

  • Cercle chromatique
Par Originally by MalteAhrens at de.wikipedia. Vectorization by User:SidShakal (Raster version from Wikimedia Commons.) sous Public domain, via Wikimedia Commons

La température de couleur

  • Elle s’exprime en kelvins (unité du Système international dont le symbole est K)
  • Elle varie du rouge orangé (ex. flamme d’une bougie) au bleuté (ex. arc électrique)
Le même objet blanc pris en photo à quelques secondes d’intervalle, éclairé avec la lumière ambiante, une led ou un flash …
Photo de la bougie : Par 4028mdk09 en CC BY-SA 3.0, via Wikimedia Commons
Photo de l’arc électrique: Par Taken by SPSmiler en Public domain, via Wikimedia Commons

La lumière – Plan de la présentation

  1. Généralités sur la lumière (rappels de la formation N2)
  2. La couleur
  3. La lumière et l’eau

  4. Les filtres
  5. Annexe: Éclairage artificiel
  6. Annexe: Utilisation de l’éclairage

Pour résumer : la lumière et l’eau

  • Absorption de la lumière, à 70m c’est la nuit noire (dans une eau « limpide »)
  • Il n’y a pas que la hauteur d’eau qui compte, c’est aussi valable à l’horizontale
  • Modification des apparences (taille)
  • Les bleus sont les dernières radiations absorbées (~70-80m), les rouges à quelques mètres
  • Impact des particules
  • Choisir l’heure de la plongée (position du soleil)
  • Choisir le lieu de plongée 🙂

Pour résumer : conditions les plus favorables

  • Temps ensoleillé (note: lumière naturelle)
  • Mer calme
  • Soleil au zénith
  • Eau claire
  • Dans la zone des 6m
  • Faible distance de prise de vue (grand angle)

La lumière – Plan de la présentation

  1. Généralités sur la lumière (rappels de la formation N2)
  2. La couleur
  3. La lumière et l’eau
  4. Les filtres

  5. Annexe: Éclairage artificiel
  6. Annexe: Utilisation de l’éclairage

Les filtres

  • Trois couleurs principales sont proposées: rouge, orange et magenta
  • Le filtre ne marche que pour la lumière naturelle
  • Il est plus que conseillé d’avoir le soleil dans le dos
  • Ne sert plus à rien au delà de ~15m et sera problématique entre 0 et 4m environ -> pourquoi ?
  • De préférence externe pour pouvoir le retirer pendant la plongée
  • Attention aux bulles d’air qui se coincent entre l’objectif et le filtre…
Sans filtre
Avec filtre rouge
Avec « mode poisson » de l’appareil photo …
Avec le mauvais filtre et le mode poisson …

La lumière – Plan de la présentation

  1. Généralités sur la lumière (rappels de la formation N2)
  2. La couleur
  3. La lumière et l’eau
  4. Les filtres
  5. Annexe: Éclairage artificiel

  6. Annexe: Utilisation de l’éclairage

Annexe: Éclairage artificiel

Annexe: Éclairage artificiel

Éléments pour savoir choisir son éclairage.

  • Notion d’exposition
  • Points chauds, angle
  • Types de LED
  • Puissance en Lumens
  • L’autonomie des batteries
  • Les différents chargeurs du marché

Quelques notions sur l’exposition

  • C’est la quantité totale de lumière reçue par la surface sensible (« pellicule »)
  • Mesure TTL (Au travers de la Lentille) -> donc toutes nos caméras (sauf les reflex)
  • Sur-Exposition (cramé)
  • Sous-Exposition (trop sombre)

Points chauds, angle couvert par les phares

  • Lampe d’explo au faisceau étroit -> point chaud
  • Phare vidéo: généralement ~120°
  • Lumière uniformément répartie
  • Lumière uniforme y compris en fin de batterie

La lumière – Plan de la présentation

  1. Généralités sur la lumière (rappels de la formation N2)
  2. La couleur
  3. La lumière et l’eau
  4. Les filtres
  5. Annexe: Éclairage artificiel
  6. Annexe: Utilisation de l’éclairage

Annexe: Utilisation de l’éclairage

  • Positionnement sur le caisson
  • Longueur des bras
  • Orientation, distance du sujet
  • Notion de relief, les plans

Positionnement sur le caisson

  • De chaque côté
  • Pour éviter les ombres portées
  • Réglables pour s’adapter aux situations
  • Différents selon le sujet (macro / grand angle)
  • Détaillé dans le cours sur le matériel
Les phares...

La longueur des bras

  • Pourquoi en faire un point spécial ?
  • C’est un élément très qualitatif !
  • Cône d’éclairage / Gestion des particules / Des ombres
  • Des bras longs permettent un réglage fin … mais sont plus délicats à manipuler
  • Bras « de photographe » ou « de vidéastes » ?

Orientation, distance du sujet

  • Éclairage direct
  • Éclairage indirect
  • Ne pas cramer (surexposer le sujet)
  • Éclairer le sujet ou les particules ?
  • Ne pas oublier la « masse d’eau » entre le sujet et le capteur

Notion de relief, les plans

  • Éclairer le 1er plan ?
  • Mettre en évidence le volume ?
  • Ambiance ? Macro ? Épave ?
  • Un bon éclairage permet de faire des prises à contre jour
  • La suite au PV2…

Parce-qu’il faut bien se dire au revoir

Merci pour votre écoute et à toutes celles et ceux qui m’ont donné envie de faire ce support

  • La biologie sous marine en premier … faut-il dire pourquoi ?
  • Les formateurs et formatrices vidéo/photo que j’ai rencontrés
  • … vous … 🙂
